QL型螺杆启闭机选用指南

螺杆启闭机按吊点数分为单吊点螺杆启闭机和双吊点螺杆启闭机两种型号，按驱动方式分为手动、 电动和手电两用三种形式，一般吨位超过60T(单机)时不再配置手动部分。我公司生 产的QL型系列启闭机启门力为0.3T-65T，超过65T(单机)时可特殊设计。

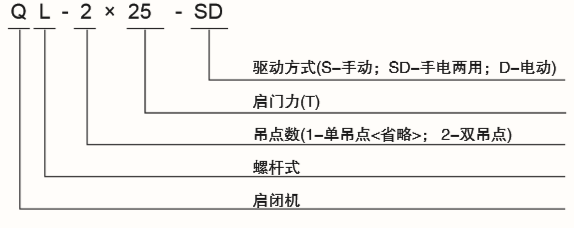

1、型号说明：等同采用水利部统一标准型号标识(下同)

2、本系列启闭机未作特殊设计时，不能作斜吊运行。

3、手电3T及其以上启门的启闭机可增设行程开关限位装置，作极限运行保 护。手动启闭机均设有限位盘，作为下降极限位置控制。

4、应根据启闭机螺杆外形决定。特殊情况定货前应说明。

5、选用时应提前声明： a、螺杆总长(闸门吊轴孔中心至启闭机底座距离)及吊点中心距 b、加长螺杆部分 c、特殊电气控制要求 d、是否需增设螺杆保护装置，若有，提供相关图纸或位置布置图 e、其他特殊要求

6、启闭机基础位置图仅供水工建筑设计时参考，如有特殊要求，本公司可以 变更，地脚螺拴随机供应。 7、润滑油由用户自备。

 8、选购件名录(另计价) a、螺杆保护装置：销轴 b、加长螺杆部分 c、特殊电气控制要求 d、基础部分更改 e、过载保护器 f、数显高度控制仪 g、其他有异于本公司产品系列的变更 .
