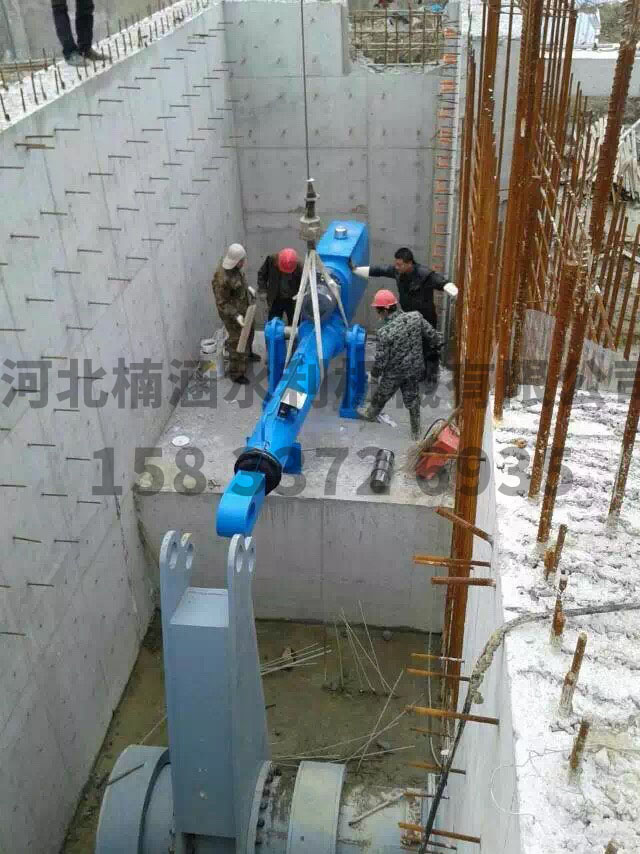

集成式启闭机是一种机电液一体的新型启闭机构，它以液压缸为主本，油泵、电动机、油箱、滤油器、液压控制阀组合的总成。工作原理是以电机动力源，电机带动双向油泵输出压力油，通过油路集成块等元件驱动活塞杆来控制闸门的开关。电动机、油泵、液压控制阀和液压缸可装在同一轴线上，也可按需要装置在不同轴线上，只需接通电动机的控制电源，即可使活塞杆位移往复运动。液压控制阀组合是由溢流阀、调速阀、液压单向阀等阀组组成，可根据启闭机的工作特性设计不同油路形式的组合阀满足其工作要求。活塞杆的伸缩由电动机正反向旋转控制，具有动作灵活，行程控制准确，具有自动过载保护等性能，当运动受阻时，油路中压力增高到调定的限额，溢流阀迅速而精准地溢流，实行过载保护，电机运转在额定值内不会烧毁。当启闭机运行到调定行程终端时，启闭机油路集成块中设计了自锁机构，电机停止，活塞杆则自锁在此位置上，处于保压状态。
| 项目 | 集成式启闭机 | 常规液压站分体启闭机 | 比较说明 | |
| 1 | 管网布置 | 无 | 有 | 常规液压站分体启闭机安装布置麻烦，现场安装工作量大，管道难以彻底酸洗干净，易导致液压元件产生故障。 |
| 2 | 油管接头（外置） | 无 | 有 | 常规分体启闭机阀块接口极易漏油，长期受损液压元件裸露使用易腐蚀，在运输过程中易碰撞损坏。 |
| 3 | 液压泵房 | 无 | 有 | 常规分体启闭机需设立液压站泵房增加投资量，液压箱体上易产生泄露，油污污染环境，影响美观。 |
| 4 | 外置油路块、阀块 | 无 | 有 | 集成式启闭机控制方式简单可靠，常规液压启闭机使用的电磁阀易碰撞损坏。 |
| 5 | 启、闭方式的换向 | 电机正反转 | 电磁阀 | 集成式启闭机控制方式简单可靠，常规液压启闭机使用的电磁阀易烧坏。 |
| 6 | 控制部分 | 简单 | 复杂 | 集成式启闭机只需控制电机正反转，而常规液压启闭机控制系统增加了电磁阀，节流阀等阀组。 |
| 7 | 能耗比较 | 小 | 大 | 集成式启闭机油路集成，压力损失小，常规液压启闭油管较长压力损失大。 |
| 8 | 安装工作量 | 小 | 大 | 集成式启闭机安装约需半小时，安装好即可使用，常规液压启闭机缸体与泵房有一段距离，调试时工作量较大，不方便。 |
| 9 | 保养工作 | 极少 | 大 | 集成式启闭机仅采用一个标准油路集成插装，清洗，拆装方便，常规液压站分体启闭机由于油路复杂，阀组多，保养较麻烦。 |
| 10 | 对景观的影响 | 无 | 有 | 集成式启闭机没有附属物，常规液压站分体启闭机占用空间大，影响美观。 |
| 11 | 停电等特殊情况的启闭 | 能 | 不能 | 集成式启闭机可采用手动泵进行启闭操作，常规液压启闭机无此功能。 |
